烟气黑度的观察测定
煤烟黑度与煤烟中的烟尘含量成正比，把林格曼烟气浓度图同烟囱排放的烟气进行黑度比较，可以确定烟气浓度等级，从而了解烟囱排放烟气中的烟尘含量。
采用林格曼烟气浓度图观测烟气，方法操作简便易行，常作为烟气排放的附加控制指标。
工具与材料
白卡纸（长14厘米、宽21厘米，6张），黑色笔，米尺。
活动过程
1．林格曼烟气浓度图的制作。

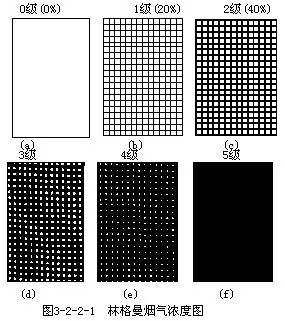

6张白卡纸分别编上号码a～f，使a号白纸保持全白，f号白纸涂上黑色，保持全黑。在另4张编号为b～e的白纸上，画出边长为1厘米的小方格。用黑笔加粗小方格边线，使b号纸上的黑线宽0. 厘米，c号纸上的黑线宽0.23厘米，d号纸上的黑线宽0.37厘米，e号纸上的黑线宽0.55厘米。保持黑线部分深浅一致，烟气浓度图就制成了（图3-2-2-l）。
2．观测烟气黑度。
（1）选择一家燃煤工厂的烟囱作为观测对象。烟囱的背景为天空，没有建筑物障碍（观测者可通过移动站立位置，站高或下蹲作调整）。
（2）观测者站在离烟囱约36米处，另一人手持林格曼烟气浓度图站在观测者与烟囱之间，离观测者约16米。观测者注视浓度图，并与离烟囱口0.3～0.45米处的烟气作对比，定出烟气浓度等级（图3-2-2-2）。
（3）根据林格曼烟气浓度等级与烟尘含量的关系（表3-2-2-1），定出观测烟气中的烟尘含量，填入表3-2-2-2。
表3-2-2-1 林格曼烟气浓度等级和烟尘浓度关系

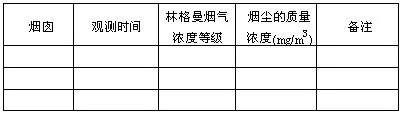

表3-2-2-2 烟气黑度观测记录报告
说明与延伸
l．由于该方法是凭人的主观感觉进行的，因此有一定误差，一般用来在精确测定烟尘浓度前估计烟尘的浓度范围。
2．观测者在定烟气浓度等级时，视线应与烟气飘向成直角，背对阳光。
3．林格曼烟气浓度图制作可事先由教师完成，学生仅作测定即可。
